Главная    /    Продукция    /    Подшипники шарнирные /    Подшипники шарнирные без отверстий и канавок для смазки с одноразломным наружным кольцом

Подшипники шарнирные без отверстий и канавок для смазки с одноразломным наружным кольцом

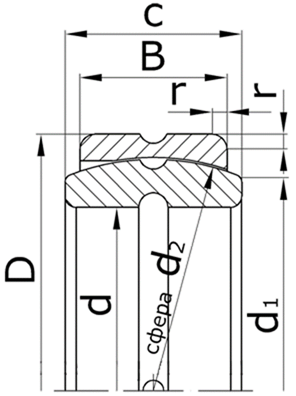

Схема
Обозначение Размеры Масса (кг)
По ГОСТу Международное d D d1 D2 c B r
ШП4 GE4C 4 12 6 8 5 3 0.5 0.003
ШП5 GE5C 5 14 8 10 6 4 0.5 0.005
ШП6 GE6C 6 14 8 10 6 4 0.5 0.005
ЕШП8 GE8C 8 16 10 13 8 5 0.5 0.008
ЕШП10 GE10C 10 19 13 16 9 6 0.5 0.012
ШП12 GE12C 12 22 15 18 10 7 1 0.016
ЕШП15 GE15C 15 26 18 22 12 9 1 0.035
ЕШП17 GE17C 17 30 20 25 14 10 1 0.048
ШП20 GE20C 20 35 24 29 16 12 1 0.065
ШП25 GE25C 25 42 29 35 20 16 1 0.115
ШП30 GE30C 30 47 33 40 22 18 1 0.158
ЕШП35 GE35CJ2 35 55 39 47 25 20 1.5 0.236
ШП40 GE40CJ2 40 62 45 53 28 22 1.5 0.33
ЕШП45 GE45CJ2 45 68 50 60 32 26 2 0.43
ШП50 GE50CJ2 50 75 55 66 35 28 2 0.66
ШП55 - 55 85 62 74 40 32 2 0.88
ЕШП60 GE60CJ2 60 90 66 80 44 36 2 1.1
ШП70 - 70 105 77 92 49 40 2 1.59
ШП80 - 80 120 88 105 55 46 2 2.33
ШП90 - 90 130 98 115 60 50 2 2.82
ШП100 - 100 150 109 130 70 55 2 4.48
ШП110 - 110 160 120 140 70 55 2 4.9
ШП120 - 120 180 130 160 85 70 2 8.19
ШП140 - 140 210 150 180 90 70 2 11.113
ШП160 - 160 230 170 200 105 80 2 14.062
ШП180 - 180 260 192 225 105 80 2 18.598
ШП200 - 200 290 212 250 130 100 2 27.896
ШП220 - 220 320 238 275 135 100 2 35.608
ШП240 - 240 340 265 300 140 100 2 39.917
ШП260 - 260 370 285 325 150 110 2 52.164
ШП280 - 280 400 310 350 155 120 2 63.772
ШП300 - 300 430 330 375 165 120 2 79.38
ШП8 - 8 17 10 13 8 5 0.5 0.008
ШП10 - 10 20 13 16 9 6 0.5 0.012
ШП15 - 15 28 18 23 12 8 1 0.033
ШП17 - 17 32 22 26 14 10 1 0.048
ШП35 - 35 55 39 47 26 21 1.5 0.236
ШП45 - 45 70 50 60 32 25 2 0.46
ШП60 - 60 90 66 80 44 34 2 0.98
2ШП10 - 10 30 16 22 14 10 1 0.052
2ШП12 - 12 32 17 24 16 12 1 0.065
2ШП15 - 15 35 20 27 18 14 1 0.082
2ШП17 - 17 40 22 31 21 14 1 0.148
2ШП20 - 20 47 23 35 26 15 1 0.19
2ШП25 - 25 52 28 40 28 15 1.5 0.262
