Подшипники шариковые радиально-упорные однорядные неразъемные со скосом на наружном кольце с углом контакта α=26º

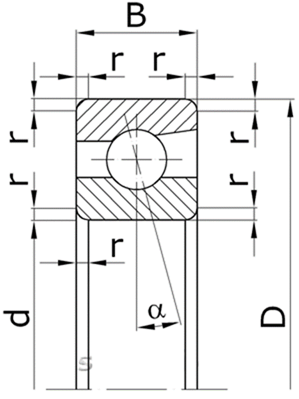

Схема
Обозначение | Размеры | Масса (кг) | ||||
---|---|---|---|---|---|---|
По ГОСТу | Международное | d | D | B | r | |
46016 | - | 6 | 17 | 6 | 0.5 | 0.01 |
46017 | - | 7 | 19 | 6 | 0.5 | 0.012 |
46018 | - | 8 | 22 | 7 | 0.5 | 0.015 |
46019 | - | 9 | 24 | 7 | 0.5 | 0.018 |
46100 | - | 10 | 26 | 8 | 0.5 | 0.02 |
46101 | - | 12 | 28 | 8 | 0.5 | 0.025 |
46102 | - | 15 | 32 | 9 | 0.5 | 0.03 |
46103 | - | 17 | 35 | 10 | 0.5 | 0.04 |
46104 | - | 20 | 42 | 12 | 1 | 0.07 |
46105 | - | 25 | 47 | 12 | 1 | 0.08 |
46106 | - | 30 | 55 | 13 | 1.5 | 0.12 |
46107 | - | 35 | 62 | 14 | 1.5 | 0.16 |
46108 | - | 40 | 68 | 15 | 1.5 | 0.195 |
46109 | - | 45 | 75 | 16 | 1.5 | 0.25 |
46110 | - | 50 | 80 | 16 | 1.5 | 0.27 |
46111 | - | 55 | 90 | 18 | 2 | 0.395 |
46112 | - | 60 | 95 | 18 | 2 | 0.42 |
46113 | - | 65 | 100 | 18 | 2 | 0.45 |
46114 | - | 70 | 110 | 20 | 2 | 0.62 |
46115 | - | 75 | 115 | 20 | 2 | 0.655 |
46116 | - | 80 | 125 | 22 | 2 | 0.875 |
46117 | - | 85 | 130 | 22 | 2 | 0.915 |
46118 | - | 90 | 140 | 24 | 2.5 | 1.19 |
46120 | - | 100 | 150 | 24 | 2.5 | 1.29 |
46122 | - | 110 | 170 | 28 | 3 | 2.02 |
46124 | - | 120 | 180 | 28 | 3 | 2.17 |
46126 | - | 130 | 200 | 33 | 3 | 3.28 |
46128 | - | 140 | 210 | 33 | 3 | 3.48 |
46130 | - | 150 | 225 | 35 | 3.5 | 4.22 |
46132 | - | 160 | 240 | 38 | 3.5 | 5.19 |
46134 | - | 170 | 260 | 42 | 3.5 | 6.96 |
46136 | - | 180 | 280 | 46 | 3.5 | 9.09 |
46138 | - | 190 | 290 | 46 | 3.5 | 9.81 |
46140 | - | 200 | 310 | 51 | 3.5 | 12.3 |
46144 | - | 220 | 340 | 56 | 4 | 16.1 |
46148 | - | 240 | 360 | 56 | 4 | 22.4 |
46027 | - | 7 | 22 | 7 | 0.5 | 0.013 |
46028 | - | 8 | 24 | 8 | 0.5 | 0.018 |
46029 | - | 9 | 26 | 8 | 1 | 0.02 |
46200 | - | 10 | 30 | 9 | 1 | 0.03 |
46201 | - | 12 | 32 | 10 | 1 | 0.04 |
46202 | - | 15 | 35 | 11 | 1 | 0.05 |
46203 | - | 17 | 40 | 12 | 1 | 0.07 |
46204 | - | 20 | 47 | 14 | 1.5 | 0.11 |
46205 | - | 25 | 52 | 15 | 1.5 | 0.135 |
46206 | - | 30 | 62 | 16 | 1.5 | 0.2 |
46207 | - | 35 | 72 | 17 | 2 | 0.29 |
46208 | - | 40 | 80 | 18 | 2 | 0.37 |
46209 | - | 45 | 85 | 19 | 2 | 0.425 |
46210 | - | 50 | 90 | 20 | 2 | 0.48 |
46211 | - | 55 | 100 | 21 | 2.5 | 0.63 |
46212 | - | 60 | 110 | 22 | 2.5 | 0.8 |
46213 | - | 65 | 120 | 23 | 2.5 | 1 |
46214 | - | 70 | 125 | 24 | 2.5 | 1.1 |
46215 | - | 75 | 130 | 25 | 2.5 | 1.475 |
46216 | - | 80 | 140 | 26 | 3 | 1.84 |
46217 | - | 85 | 150 | 28 | 3 | 2.21 |
46218 | - | 90 | 160 | 30 | 3 | 2.26 |
46220 | - | 100 | 180 | 34 | 3.5 | 3.32 |
46222 | - | 110 | 200 | 38 | 3.5 | 4.62 |
46224 | - | 120 | 215 | 40 | 3.5 | 5.48 |
46226 | - | 130 | 230 | 40 | 4 | 6.2 |
46228 | - | 140 | 250 | 42 | 4 | 7.75 |
46230 | - | 150 | 270 | 45 | 4 | 9.75 |
46232 | - | 160 | 290 | 48 | 4 | 15.4 |
46234 | - | 170 | 310 | 52 | 5 | 19.3 |
46236 | - | 180 | 320 | 52 | 5 | 20.4 |
46238 | - | 190 | 340 | 55 | 5 | 24.4 |
46240 | - | 200 | 360 | 58 | 5 | 29 |
46244 | - | 220 | 400 | 65 | 5 | 40 |
46300 | - | 10 | 35 | 11 | 1 | 0.057 |
46301 | - | 12 | 37 | 12 | 1.5 | 0.067 |
46302 | - | 15 | 42 | 13 | 1.5 | 0.093 |
46303 | - | 17 | 47 | 14 | 1.5 | 0.122 |
46304 | - | 20 | 52 | 15 | 2 | 0.159 |
46305 | - | 25 | 62 | 17 | 2 | 0.254 |
46306 | - | 30 | 72 | 19 | 2 | 0.383 |
46307 | - | 35 | 80 | 21 | 2.5 | 0.507 |
46308 | - | 40 | 90 | 23 | 2.5 | 0.695 |
46309 | - | 45 | 100 | 25 | 2.5 | 0.927 |
46310 | - | 50 | 110 | 27 | 3 | 1.2 |
46311 | - | 55 | 120 | 29 | 3 | 1.55 |
46312 | - | 60 | 130 | 31 | 3.5 | 1.94 |
46313 | - | 65 | 140 | 33 | 3.5 | 2.38 |
46314 | - | 70 | 150 | 35 | 3.5 | 2.89 |
46315 | - | 75 | 160 | 37 | 3.5 | 3.47 |
46316 | - | 80 | 170 | 39 | 3.5 | 4.12 |
46317 | - | 85 | 180 | 41 | 4 | 4.84 |
46318 | - | 90 | 190 | 43 | 4 | 5.65 |
46319 | - | 95 | 200 | 45 | 4 | 6.25 |
46320 | - | 100 | 215 | 47 | 4 | 8.04 |
46322 | - | 110 | 240 | 50 | 4 | 10.8 |
46324 | - | 120 | 260 | 55 | 4 | 13.7 |
46326 | - | 130 | 280 | 58 | 5 | 16.8 |
46328 | - | 140 | 300 | 62 | 5 | 20.4 |
46330 | - | 150 | 320 | 65 | 5 | 24.4 |
1046900 | - | 10 | 22 | 6 | 0.5 | 0.01 |
1046901 | - | 12 | 24 | 6 | 0.5 | 0.011 |
1046902 | - | 15 | 28 | 7 | 0.5 | 0.016 |
1046903 | - | 17 | 30 | 7 | 0.5 | 0.017 |
1046904 | - | 20 | 37 | 9 | 0.5 | 0.035 |
1046905 | - | 25 | 42 | 9 | 0.5 | 0.04 |
1046906 | - | 30 | 47 | 9 | 0.5 | 0.047 |
1046907 | - | 35 | 55 | 10 | 1 | 0.076 |
1046908 | - | 40 | 62 | 12 | 1 | 0.108 |
1046909 | - | 45 | 68 | 12 | 1 | 0.127 |
1046910 | - | 50 | 72 | 12 | 1 | 0.13 |
1046911 | - | 55 | 80 | 13 | 1.5 | 0.178 |
1046912 | - | 60 | 85 | 13 | 1.5 | 0.192 |
1046913 | - | 65 | 90 | 13 | 1.5 | 0.206 |
1046914 | - | 70 | 100 | 16 | 1.5 | 0.333 |
1046915 | - | 75 | 105 | 16 | 1.5 | 0.354 |
1046916 | - | 80 | 110 | 16 | 1.5 | 0.373 |
1046917 | - | 85 | 120 | 18 | 2 | 0.531 |
1046918 | - | 90 | 125 | 18 | 2 | 0.559 |
1046920 | - | 100 | 140 | 20 | 2 | 0.796 |
1046922 | - | 110 | 150 | 20 | 2 | 0.844 |
1046924 | - | 120 | 165 | 22 | 2 | 1.16 |
1046926 | - | 130 | 180 | 24 | 2.5 | 1.54 |
1046928 | - | 140 | 190 | 24 | 2.5 | 1.62 |
1046930 | - | 150 | 210 | 28 | 3 | 2.54 |
1046932 | - | 160 | 220 | 28 | 3 | 2.67 |
1046934 | - | 170 | 230 | 28 | 3 | 2.81 |
1046936 | - | 180 | 250 | 33 | 3 | 4.23 |
1046938 | - | 190 | 260 | 33 | 3 | 4.35 |
1046940 | - | 200 | 280 | 38 | 3.5 | 6.25 |
1046944 | - | 220 | 300 | 38 | 3.5 | 6.58 |
1046948 | - | 240 | 320 | 38 | 3.5 | 7.03 |
