Подшипники шариковые радиально-упорные сдвоенные, наружные кольца обращены друг к другу широкими торцами, угол контакта α=26º

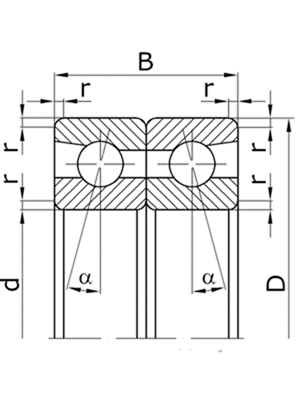

Схема
Обозначение Размеры Масса (кг)
По ГОСТу Международное d D B r
246100 - 10 26 16 0.5 0.04
246101 - 12 28 16 0.5 0.05
246102 - 15 32 18 0.5 0.06
246103 - 17 35 20 0.5 0.08
246104 - 20 42 24 1 0.14
246105 - 25 47 24 1 0.16
246106 - 30 55 26 1.5 0.24
246107 - 35 62 28 1.5 0.32
246108 - 40 68 30 1.5 0.39
246109 - 45 75 32 1.5 0.5
246110 - 50 80 32 1.5 0.54
246111 - 55 90 36 2 0.79
246112 - 60 95 36 2 0.84
246113 - 65 100 36 2 0.9
246114 - 70 110 40 2 1.24
246115 - 75 115 40 2 1.31
246116 - 80 125 44 2 1.75
246117 - 85 130 44 2 1.83
246118 - 90 140 48 2.5 2.38
246120 - 100 150 48 2.5 2.58
246122 - 110 170 56 3 4.04
246124 - 120 180 56 3 4.34
246126 - 130 200 66 3 6.56
246128 - 140 210 66 3 6.96
246130 - 150 225 70 3.5 8.44
246132 - 160 240 76 3.5 10.38
246134 - 170 260 84 3.5 13.92
246136 - 180 280 92 3.5 18.18
246138 - 190 290 92 3.5 19.62
246140 - 200 310 102 3.5 24.6
246201 - 12 32 20 1 0.08
246202 - 15 35 22 1 0.1
246203 - 17 40 24 1 0.14
246204 - 20 47 28 1.5 0.22
246205 - 25 52 30 1.5 0.27
246206 - 30 62 32 1.5 0.4
246207 - 35 72 34 2 0.56
246208 - 40 80 36 2 0.74
246209 - 45 85 38 2 0.85
246210 - 50 90 40 2 0.96
246211 - 55 100 42 2.5 1.26
246212 - 60 110 44 2.5 1.6
246213 - 65 120 46 2.5 2
246214 - 70 125 48 2.5 2.2
246215 - 75 130 50 2.5 2.95
246216 - 80 140 52 3 3.68
246217 - 85 150 56 3 4.42
246218 - 90 160 60 3 4.52
246220 - 100 180 68 3.5 6.64
246222 - 110 200 76 3.5 9.24
246224 - 120 215 80 3.5 10.96
246226 - 130 230 80 4 12.4
246228 - 140 250 84 4 15.5
246230 - 150 270 90 4 19.5
246232 - 160 290 96 4 30.8
246234 - 170 310 104 5 36.6
246236 - 180 320 104 5 40.8
246238 - 190 340 110 5 48.8
246240 - 200 360 116 5 58
246244 - 220 400 130 5 80
246303 - 17 47 28 1.5 0.244
246304 - 20 52 30 2 0.318
246305 - 25 62 34 2 0.508
246306 - 30 72 38 2 0.766
246307 - 35 80 42 2.5 1.014
246308 - 40 90 46 2.5 1.39
246309 - 45 100 50 2.5 1.854
246310 - 50 110 54 3 2.4
246311 - 55 120 58 3 3.1
246312 - 60 130 62 3.5 3.88
246313 - 65 140 66 3.5 4.76
246314 - 70 150 70 3.5 5.78
246315 - 75 160 74 3.5 6.94
246316 - 80 170 78 3.5 8.24
246317 - 85 180 82 4 9.68
246318 - 90 190 86 4 11.3
246319 - 95 200 90 4 12.5
246320 - 100 215 94 4 16.08
246322 - 110 240 100 4 21.6
246324 - 120 260 110 4 27.4
246326 - 130 280 116 5 33.6
246328 - 140 300 124 5 40.8
246330 - 150 320 130 5 48.8
246336 - 180 380 150 5 -
246340 - 200 420 160 6 -
