Подшипники шариковые радиально-упорные сдвоенные, внутренние кольца обращены друг к другу узкими торцами, угол контакта α=15º

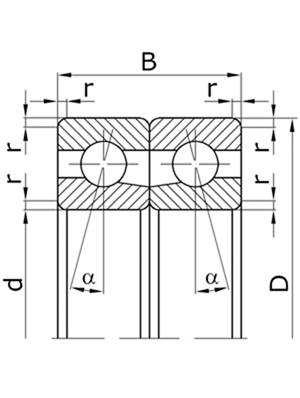

Схема
Обозначение Размеры Масса (кг)
По ГОСТу Международное d D B r
236100К - 10 26 16 0.5 0.04
236101К - 12 28 16 0.5 0.05
236102К - 15 32 18 0.5 0.06
236103К - 17 35 20 0.5 0.08
236104К - 20 42 24 1 0.14
236105К - 25 47 24 1 0.16
236106К - 30 55 26 1.5 0.24
236107К - 35 62 28 1.5 0.32
236108К - 40 68 30 1.5 0.39
236109К - 45 75 32 1.5 0.5
236110К - 50 80 32 1.5 0.54
236111К - 55 90 36 2 0.79
236112К - 60 95 36 2 0.84
236113К - 65 100 36 2 0.9
236114К - 70 110 40 2 1.24
236115К - 75 115 40 2 1.31
236116К - 80 125 44 2 1.75
236117К - 85 130 44 2 1.83
236118К - 90 140 48 2.5 2.38
236120К - 100 150 48 2.5 2.58
236122К - 110 170 56 3 4.04
236124К - 120 180 56 3 4.34
236126К - 130 200 66 3 6.56
236128К - 140 210 66 3 6.96
236201К - 12 32 20 1 0.08
236202К - 15 35 22 1 0.1
236203К - 17 40 24 1 0.14
236204К - 20 47 28 1.5 0.22
236205К - 25 52 30 1.5 0.27
236206К - 30 62 32 1.5 0.4
236207К - 35 72 34 2 0.56
236208К - 40 80 36 2 0.74
236209К - 45 85 38 2 0.85
236210К - 50 90 40 2 0.96
236211К - 55 100 42 2.5 1.26
236212К - 60 110 44 2.5 1.6
236213К - 65 120 46 2.5 2
236214К - 70 125 48 2.5 2.2
236215К - 75 130 50 2.5 2.95
236216К - 80 140 52 3 3.68
236217К - 85 150 56 3 4.42
236218К - 90 160 60 3 4.52
236220К - 100 180 68 3.5 6.64
236222К - 110 200 76 3.5 9.24
236224К - 120 215 80 3.5 10.96
236226К - 130 230 80 4 12.4
236228К - 140 250 84 4 15.5
236230К - 150 270 90 4 19.5
236232К - 160 290 96 4 30.8
236234К - 170 310 104 5 36.6
236236К - 180 320 104 5 40.8
236238К - 190 340 110 5 48.8
236240К - 200 360 116 5 58
236244К - 220 400 130 5 80
