Главная    /    Продукция    /    Подшипники шариковые радиально-упорные сдвоенные /    Подшипники шариковые радиально-упорные сдвоенные, наружные кольца обращены друг к другу узкими торцами, угол контакта α=26º

Подшипники шариковые радиально-упорные сдвоенные, наружные кольца обращены друг к другу узкими торцами, угол контакта α=26º

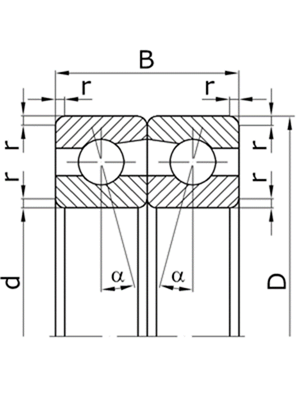

Схема
Обозначение Размеры Масса (кг)
По ГОСТу Международное d D B r
346100 - 10 26 16 0.5 0.04
346101 - 12 28 16 0.5 0.05
346102 - 15 32 18 0.5 0.06
346103 - 17 35 20 0.5 0.08
346104 - 20 42 24 1 0.14
346105 - 25 47 24 1 0.16
346106 - 30 55 26 1.5 0.24
346107 - 35 62 28 1.5 0.32
346108 - 40 68 30 1.5 0.39
346109 - 45 75 32 1.5 0.5
346110 - 50 80 32 1.5 0.54
346111 - 55 90 36 2 0.79
346112 - 60 95 36 2 0.84
346113 - 65 100 36 2 0.9
346114 - 70 110 40 2 1.24
346115 - 75 115 40 2 1.31
346116 - 80 125 44 2 1.75
346117 - 85 130 44 2 1.83
346118 - 90 140 48 2.5 2.38
346120 - 100 150 48 2.5 2.58
346122 - 110 170 56 3 4.04
346124 - 120 180 56 3 4.34
346126 - 130 200 66 3 6.56
346128 - 140 210 66 3 6.96
346130 - 150 225 70 3.5 8.44
346132 - 160 240 76 3.5 10.38
346134 - 170 260 84 3.5 13.92
346136 - 180 280 92 3.5 18.18
346138 - 190 290 92 3.5 19.62
346140 - 200 310 102 3.5 24.6
346201 - 12 32 20 1 0.08
346202 - 15 35 22 1 0.1
346203 - 17 40 24 1 0.14
346204 - 20 47 28 1.5 0.22
346205 - 25 52 30 1.5 0.27
346206 - 30 62 32 1.5 0.4
346207 - 35 72 34 2 0.56
346208 - 40 80 36 2 0.74
346209 - 45 85 38 2 0.85
346210 - 50 90 40 2 0.96
346211 - 55 100 42 2.5 1.26
346212 - 60 110 44 2.5 1.6
346213 - 65 120 46 2.5 2
346214 - 70 125 48 2.5 2.2
346215 - 75 130 50 2.5 2.95
346216 - 80 140 52 3 3.68
346217 - 85 150 56 3 4.42
346218 - 90 160 60 3 4.52
346220 - 100 180 68 3.5 6.64
346222 - 110 200 76 3.5 9.24
346224 - 120 215 80 3.5 10.96
346226 - 130 230 80 4 12.4
346228 - 140 250 84 4 15.5
346230 - 150 270 90 4 19.5
346232 - 160 290 96 4 30.8
346234 - 170 310 104 5 36.6
346236 - 180 320 104 5 40.8
346238 - 190 340 110 5 48.8
346240 - 200 360 116 5 58
346244 - 220 400 130 5 80
346303 - 17 47 28 1.5 0.244
346304 - 20 52 30 2 0.318
346305 - 25 62 34 2 0.508
346306 - 30 72 38 2 0.766
346307 - 35 80 42 2.5 1.014
346308 - 40 90 46 2.5 1.39
346309 - 45 100 50 2.5 1.854
346310 - 50 110 54 3 2.4
346311 - 55 120 58 3 3.1
346312 - 60 130 62 3.5 3.88
346313 - 65 140 66 3.5 4.76
346314 - 70 150 70 3.5 5.78
346315 - 75 160 74 3.5 6.94
346316 - 80 170 78 3.5 8.24
346317 - 85 180 82 4 9.68
346318 - 90 190 86 4 11.3
346319 - 95 200 90 4 12.5
346320 - 100 215 94 4 16.08
346322 - 110 240 100 4 21.6
346324 - 120 260 110 4 27.4
346326 - 130 280 116 5 33.6
346328 - 140 300 124 5 40.8
346330 - 150 320 130 5 48.8
346336 - 180 380 150 5 -
346340 - 200 420 160 6 -
