Подшипники шариковые радиально-упорные сдвоенные, внутренние кольца обращены друг к другу разноименными торцами, угол контакта α=15º

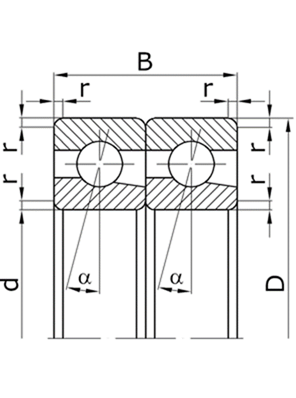

Схема
Обозначение Размеры Масса (кг)
По ГОСТу Международное d D B r
436100К - 10 26 16 0.5 0.04
436101К - 12 28 16 0.5 0.05
436102К - 15 32 18 0.5 0.06
436103К - 17 35 20 0.5 0.08
436104К - 20 42 24 1 0.14
436105К - 25 47 24 1 0.16
436106К - 30 55 26 1.5 0.24
436107К - 35 62 28 1.5 0.32
436108К - 40 68 30 1.5 0.39
436109К - 45 75 32 1.5 0.5
436110К - 50 80 32 1.5 0.54
436111К - 55 90 36 2 0.79
436112К - 60 95 36 2 0.84
436113К - 65 100 36 2 0.9
436114К - 70 110 40 2 1.24
436115К - 75 115 40 2 1.31
436116К - 80 125 44 2 1.75
436117К - 85 130 44 2 1.83
436118К - 90 140 48 2.5 2.38
436120К - 100 150 48 2.5 2.58
436122К - 110 170 56 3 4.04
436124К - 120 180 56 3 4.34
436126К - 130 200 66 3 6.56
436128К - 140 210 66 3 6.96
436201К - 12 32 20 1 0.08
436202К - 15 35 22 1 0.1
436203К - 17 40 24 1 0.14
436204К - 20 47 28 1.5 0.22
436205К - 25 52 30 1.5 0.27
436206К - 30 62 32 1.5 0.4
436207К - 35 72 34 2 0.56
436208К - 40 80 36 2 0.74
436209К - 45 85 38 2 0.85
436210К - 50 90 40 2 0.96
436211К - 55 100 42 2.5 1.26
436212К - 60 110 44 2.5 1.6
436213К - 65 120 46 2.5 2
436214К - 70 125 48 2.5 2.2
436215К - 75 130 50 2.5 2.95
436216К - 80 140 52 3 3.68
436217К - 85 150 56 3 4.42
436218К - 90 160 60 3 4.52
436220К - 100 180 68 3.5 6.64
436222К - 110 200 76 3.5 9.24
436224К - 120 215 80 3.5 10.96
436226К - 130 230 80 4 12.4
436228К - 140 250 84 4 15.5
436230К - 150 270 90 4 19.5
436232К - 160 290 96 4 30.8
436234К - 170 310 104 5 36.6
436236К - 180 320 104 5 40.8
436238К - 190 340 110 5 48.8
436240К - 200 360 116 5 58
436244К - 220 400 130 5 80
