Подшипники упорные шариковые одинарные

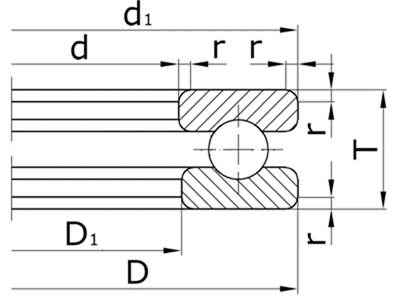

Схема
Обозначение Размеры Масса (кг)
По ГОСТу Международное d D d1 r D1 T
8100 51100 10 24 24 0.5 10.2 9 0.02
8101 51101 12 26 26 0.5 12.2 9 0.02
8102 51102 15 28 28 0.5 15.2 9 0.02
8103 51103 17 30 30 0.5 17.2 9 0.03
8104 51104 20 35 35 0.5 20.2 10 0.04
8105 51105 25 42 42 1 25.2 11 0.06
8106 51106 30 47 47 1 30.2 11 0.07
8107 51107 35 52 52 1 35.2 12 0.08
8108 51108 40 60 60 1 40.2 13 0.12
8109 51109 45 65 65 1 45.2 14 0.15
8110 51110 50 70 70 1 50.2 14 0.16
8111 51111 55 78 78 1 55.2 16 0.24
8112 51112 60 85 85 1.5 60.2 17 0.29
8113 51113 65 90 90 1.5 65.2 18 0.34
8114 51114 70 95 95 1.5 70.2 18 0.36
8115 51115 75 100 100 1.5 75.2 19 0.42
8116 51116 80 105 105 1.5 80.2 19 0.43
8117 51117 85 110 110 1.5 85.2 19 0.46
8118 51118 90 120 120 1.5 90.2 22 0.68
8120 51120 100 135 135 1.5 100.2 25 0.99
8122 51122 110 145 145 1.5 110.2 25 1.08
8124 51124 120 155 155 1.5 120.2 25 1.16
8126 51126 130 170 170 1.5 130.3 30 1.87
8128 51128 140 180 180 1.5 140.3 31 2.07
8130 51130 150 190 190 1.5 150.3 31 2.2
8132 51132 160 200 200 1.5 160.3 31 2.33
8134 51134 170 215 215 2 170.3 34 3.31
8136 51136 180 225 225 2 180.3 34 3.48
8138 51138 190 240 240 2 190.3 37 4.06
8140 51140 200 250 250 2 200.3 37 4.24
8144 51144 220 270 270 2 220.3 37 4.62
8148 51148 240 300 300 2.5 240.3 45 7.55
8152 51152 260 320 320 2.5 260.3 45 8.11
8156 51156 280 350 350 2.5 280.3 53 12.2
8160 51160 300 380 380 3 300.3 62 17.5
8164 51164 320 400 400 3 320.4 63 18.9
8168 51168 340 420 420 3 340.4 64 20.3
8172 51172 360 440 440 3 360.4 65 21.8
8180 51180 400 480 480 3 400.4 65 24.6
8192 - 460 560 560 3 460.5 80 43.4
81/500 - 500 600 600 3.5 500.5 80 46.7
8100Н 51100 10 24 24 0.5 11 9 0.02
8101Н 51101 12 26 26 0.5 13 9 0.02
8102Н 51102 15 28 28 0.5 16 9 0.02
8103Н 51103 17 30 30 0.5 18 9 0.03
8104Н 51104 20 35 35 0.5 21 10 0.04
8105Н 51105 25 42 42 1 26 11 0.06
8106Н 51106 30 47 47 1 32 11 0.07
8107Н 51107 35 52 52 1 37 12 0.08
8108Н 51108 40 60 60 1 42 13 0.12
8109Н 51109 45 65 65 1 47 14 0.15
8110Н 51110 50 70 70 1 52 14 0.16
8111Н 51111 55 78 78 1 57 16 0.24
8112Н 51112 60 85 85 1.5 62 17 0.29
8113Н 51113 65 90 90 1.5 67 18 0.34
8114Н 51114 70 95 95 1.5 72 18 0.36
8115Н 51115 75 100 100 1.5 77 19 0.42
8116Н 51116 80 105 105 1.5 82 19 0.43
8117Н 51117 85 110 110 1.5 87 19 0.46
8118Н 51118 90 120 120 1.5 92 22 0.68
8120Н 51120 100 135 135 1.5 102 25 0.99
8122Н 51122 110 145 145 1.5 112 25 1.06
8124Н 51124 120 155 155 1.5 122 25 1.16
8126Н 51126 130 170 170 1.5 132 30 1.87
8128Н 51128 140 180 178 1.5 142 31 2.07
8130Н 51130 150 190 188 1.5 152 31 2.2
8132Н 51132 160 200 198 1.5 162 31 2.33
8134Н 51134 170 215 213 2 172 34 3.31
8136Н 51136 180 225 222 2 183 34 3.48
8138Н 51138 190 240 237 2 193 37 4.06
8140Н 51140 200 250 247 2 203 37 4.24
8144Н 51144 220 270 267 2 223 37 4.62
8148Н 51148 240 300 297 2.5 243 45 7.55
8152Н 51152 260 320 317 2.5 263 45 8.11
8156Н 51156 280 350 347 2.5 283 53 12.2
8160Н 51160 300 380 376 3 304 62 17.6
8164Н 51164 320 400 396 3 324 63 18.9
8168Н 51168 340 420 416 3 344 64 20.3
8172Н 51172 360 440 436 3 364 65 21.8
8176Н 51176 380 460 456 3 384 65 23.1
8180Н 51180 400 480 476 3 404 65 24.6
8184Н - 420 500 495 3 424 65 25.1
8188Н - 440 540 535 3.5 444 80 41.8
8192Н - 460 560 555 3.5 464 80 43.4
8196Н - 480 580 575 3.5 484 80 45.1
81/500Н - 500 600 595 3.5 504 80 46.7
81/530Н - 530 640 635 4 535 85 56.3
8200 51200 10 26 26 1 10.2 11 0.03
8201 51201 12 28 28 1 12.2 11 0.03
8202 51202 15 32 32 1 15.2 12 0.05
8203 51203 17 35 35 1 17.2 12 0.05
8204 51204 20 40 40 1 20.2 14 0.08
8205 51205 25 47 47 1 25.2 15 0.12
8206 51206 30 52 52 1 30.2 16 0.14
8207 51207 35 62 62 1.5 35.2 18 0.22
8208 51208 40 68 68 1.5 40.2 19 0.27
8209 51209 45 73 73 1.5 45.2 20 0.32
8210 51210 50 78 78 1.5 50.2 22 0.39
8211 51211 55 90 90 1.5 55.2 25 0.61
8212 51212 60 95 95 1.5 60.2 26 0.69
8213 51213 65 100 100 1.5 65.2 27 0.77
8214 51214 70 105 105 1.5 70.2 27 0.81
8215 51215 75 110 110 1.5 75.2 27 0.86
8216 51216 80 115 115 1.5 80.2 28 0.95
8217 51217 85 125 125 1.5 85.2 31 1.29
8218 51218 90 135 135 2 90.2 35 1.77
8220 51220 100 150 150 2 100.2 38 2.36
8222 51222 110 160 160 2 110.2 38 2.57
8224 51224 120 170 170 2 120.2 39 2.86
8226 51226 130 190 190 2.5 130.3 45 4.19
8228 51228 140 200 200 2.5 140.3 46 4.88
8230 51230 150 215 215 2.5 150.3 50 6.19
8232 51232 160 225 225 2.5 160.3 51 6.67
8236 51236 180 250 250 2.5 180.3 56 8.85
8240 51240 200 280 280 3 200.3 62 12.4
8244 51244 220 300 300 3 220.3 63 13.7
8248 51248 240 340 340 3.5 240.3 78 23.6
8252 51252 260 360 360 3.5 260.3 79 25.6
8256 51256 280 380 380 3.5 280.3 80 27.6
8260 51260 300 420 420 4 300.3 95 43.1
8264 51264 320 440 440 4 320.4 95 45.5
8268 51268 340 460 460 4 340.4 96 48.4
8272 51272 360 500 500 5 360.4 110 70
8292 51292 460 620 620 6 460.5 130 117.2
8296 - 480 650 650 6 480.5 135 138.6
8200Н 51200 10 26 26 1 12 11 0.03
8201Н 51201 12 28 28 1 14 11 0.03
8202Н 51202 15 32 32 1 17 12 0.05
8203Н 51203 17 35 35 1 19 12 0.05
8204Н 51204 20 40 40 1 22 14 0.08
8205Н 51205 25 47 47 1 27 15 0.12
8206Н 51206 30 52 52 1 32 16 0.14
8207Н 51207 35 62 62 1.5 37 18 0.22
8208Н 51208 40 68 68 1.5 42 19 0.27
8209Н 51209 45 73 73 1.5 47 20 0.32
8210Н 51210 50 78 78 1.5 52 22 0.39
8211Н 51211 55 90 90 1.5 57 25 0.61
8212Н 51212 60 95 95 1.5 62 26 0.69
8213Н 51213 65 100 100 1.5 67 27 0.77
8214Н 51214 70 105 105 1.5 72 27 0.81
8215Н 51215 75 110 110 1.5 77 27 0.86
8216Н 51216 80 115 115 1.5 82 28 0.95
8217Н 51217 85 125 125 1.5 88 31 1.29
8218Н 51218 90 135 135 2 93 35 1.77
8220Н 51220 100 150 150 2 103 38 2.36
8222Н 51222 110 160 160 2 113 38 2.57
8224Н 51224 120 170 170 2 123 39 2.87
8226Н 51226 130 190 187 2.5 133 45 4.19
8228Н 51228 140 200 197 2.5 143 46 4.88
8230Н 51230 150 215 212 2.5 153 50 6.19
8232Н 51232 160 225 222 2.5 163 51 6.67
8234Н 51234 170 240 237 2.5 173 55 8.28
8236Н 51236 180 250 247 2.5 183 56 8.85
8238Н 51238 190 270 267 3 194 62 11.9
8240Н 51240 200 280 277 3 204 62 12.4
8244Н 51244 220 300 297 3 224 63 13.7
8248Н 51248 240 340 335 3.5 244 78 23.6
8252Н 51252 260 360 355 3.5 264 79 25.6
8256Н 51256 280 380 375 3.5 284 80 27.6
8260Н 51260 300 420 415 4 304 95 43.1
8264Н 51264 320 440 435 4 325 95 45.5
8268Н 51268 340 460 455 4 345 96 48.4
8272Н 51272 360 500 495 5 365 110 70
8276Н 51276 380 520 515 5 385 112 73
8280Н 51280 400 540 535 5 405 112 78
8292Н 51292 460 620 615 6 465 130 117.2
8296Н - 480 650 645 6 485 135 138.6
82/500Н - 500 670 665 6 505 135 144
8305 51305 25 52 52 1.5 25.2 18 0.18
8306 51306 30 60 60 1.5 30.2 21 0.27
8307 51307 35 68 68 1.5 35.2 24 0.39
8308 51308 40 78 78 1.5 40.2 26 0.55
8309 51309 45 85 85 1.5 45.2 28 0.69
8310 51310 50 95 95 2 50.2 31 1
8311 51311 55 105 105 2 55.2 35 1.34
8312 51312 60 110 110 2 60.2 35 1.43
8313 51313 65 115 115 2 65.2 36 1.57
8314 51314 70 125 125 2 70.2 40 2.06
8315 51315 75 135 135 2.5 75.2 44 2.68
8316 51316 80 140 140 2.5 80.2 44 2.82
8317 51317 85 150 150 2.5 85.2 49 3.66
8318 51318 90 155 155 2.5 90.2 50 3.88
8320 51320 100 170 170 2.5 100.2 55 6.11
8322 51322 110 190 190 3 110.2 63 7.87
8324 51324 120 210 210 3.5 120.2 70 10.9
8326 51326 130 225 225 3.5 130.3 75 13.3
8328 51328 140 240 240 3.5 140.3 80 15.9
8330 51330 150 250 250 3.5 150.3 80 16.7
8332 51332 160 270 270 4 160.3 87 21.5
8334 51334 170 280 280 4 170.3 87 22.5
8336 51336 180 300 300 4 180.3 95 28.7
8340 51340 200 340 340 5 200.3 110 43.7
8368 - 340 540 540 6 340.4 160 148
8305Н 51305 25 52 52 1.5 27 18 0.18
8306Н 51306 30 60 60 1.5 32 21 0.27
8307Н 51307 35 68 68 1.5 37 24 0.39
8308Н 51308 40 78 78 1.5 42 26 0.55
8309Н 51309 45 85 85 1.5 47 28 0.69
8310Н 51310 50 95 95 2 52 31 1
8311Н 51311 55 105 105 2 57 35 1.34
8312Н 51312 60 110 110 2 62 35 1.43
8313Н 51313 65 115 115 2 67 36 1.57
8314Н 51314 70 125 125 2 72 40 2.06
8315Н 51315 75 135 135 2.5 77 44 2.68
8316Н 51316 80 140 140 2.5 82 44 2.82
8317Н 51317 85 150 150 2.5 88 49 3.66
8318Н 51318 90 155 155 2.5 93 50 3.88
8320Н 51320 100 170 170 2.5 103 55 5.11
8322Н 51322 110 190 187 3 113 63 7.87
8324Н 51324 120 210 205 3.5 123 70 10.9
8326Н 51326 130 225 220 3.5 134 75 13.3
8328Н 51328 140 240 235 3.5 144 80 15.9
8330Н 51330 150 250 245 3.5 154 80 16.7
8332Н 51332 160 270 265 4 164 87 21.5
8334Н 51334 170 280 275 4 174 87 22.5
8336Н 51336 180 300 295 4 184 95 28.7
8338Н 51338 190 320 315 5 195 105 36.7
8340Н 51340 200 340 335 5 205 110 43.7
8344Н - 220 360 355 5 225 112 -
8356Н - 280 440 435 6 285 130 -
8364Н - 320 500 495 6 325 140 -
8368Н - 340 540 535 6 345 160 148
8372Н - 360 560 555 8 365 160 -
8380Н - 400 620 615 8 405 175 -
83/500Н - 500 750 745 8 505 195 -
8413 51413 65 140 140 2.5 65.2 56 4.47
8416 51416 80 170 170 3.5 80.2 68 7.97
8418 51418 90 190 190 3.5 90.2 77 11.2
8420 51420 100 210 210 4 100.2 85 15
8422 51422 110 230 230 4 110.2 95 20.2
8426 51426 130 270 270 5 130.3 110 32
8428 - 140 280 280 5 140.3 112 34.5
8432 - 160 320 320 6 160.3 130 52
8436 - 180 360 360 6 180.3 140 70.5
8440 - 200 400 400 6 200.3 155 97
8444 - 220 420 420 8 220.3 160 107
8456 - 280 520 520 8 280.3 190 190
8405Н 51405 25 60 60 1.5 27 24 0.34
8406Н 51406 30 70 70 1.5 32 28 0.53
8407Н 51407 35 80 80 2 37 32 0.79
8408Н 51408 40 90 90 2 42 36 1.14
8409Н 51409 45 100 100 2 47 39 1.47
8410Н 51410 50 110 110 2.5 52 43 1.99
8411Н 51411 55 120 120 2.5 57 48 2.64
8412Н 51412 60 130 130 2.5 62 51 3.51
8413Н 51413 65 140 140 3 68 56 4.47
8414Н 51414 70 150 150 3 73 60 5.48
8415Н 51415 75 160 160 3 78 65 6.75
8416Н 51416 80 170 170 3.5 83 68 7.97
8417Н 51417 85 180 177 3.5 88 72 9.45
8418Н 51418 90 190 187 3.5 93 77 11.2
8420Н 51420 100 210 205 4 103 85 15
8422Н 51422 110 230 225 4 113 95 20.2
8424Н 51424 120 250 245 5 123 102 25.5
8426Н 51426 130 270 265 5 134 110 32
8428Н - 140 280 275 5 144 112 34.5
8430Н - 150 300 295 5 154 120 42.3
8432Н - 160 320 315 6 164 130 52
8434Н - 170 340 335 6 174 135 61
8436Н - 180 360 355 6 184 140 70.5
8438Н - 190 380 375 6 195 150 84.5
8440Н - 200 400 395 6 205 155 97
8444Н - 220 420 415 8 225 160 107
8448Н - 240 440 435 8 245 160 113
8452Н - 260 480 475 8 265 175 149
8456Н - 280 520 515 8 285 190 190
8460Н - 300 540 535 8 305 190 199
8464Н - 320 580 575 10 325 205 250
8468Н - 340 620 615 10 345 220 308
8472Н - 360 640 635 10 365 220 321
1008094 - 4 12 12 0.5 4.2 6 0.004
1008096 - 6 16 16 0.5 6.2 7 0.007
1008901 - 12 22 22 0.5 12.2 7 0.013
1008902 - 15 26 26 0.5 15.2 7 0.016
1008903 - 17 28 28 0.5 17.2 7 0.019
1008904 - 20 32 32 0.5 20.2 8 0.025
1008905 - 25 37 37 0.5 25.2 8 0.031
1008906 - 30 42 42 0.5 30.2 8 0.034
1008907 - 35 47 47 0.5 35.2 8 0.041
1008908 - 40 52 52 0.5 40.2 9 0.047
1008909 - 45 60 60 0.5 45.2 10 0.083
1008910 - 50 65 65 0.5 50.2 10 0.091
1008911 - 55 70 70 0.5 55.2 10 0.1
1008912 - 60 75 75 0.5 60.2 10 0.1
1008913 - 65 80 80 0.5 65.2 10 0.113
1008914 - 70 85 85 0.5 70.2 10 0.12
1008915 - 75 90 90 0.5 75.2 10 0.13
1008916 - 80 95 95 0.5 80.2 10 0.142
1008917 - 85 100 100 0.5 85.2 10 0.151
1008918 - 90 105 105 0.5 90.2 10 0.16
1008920 - 100 120 120 1 100.2 14 0.336
