Подшипники шариковые радиально-упорные однорядные неразъемные со скосом на наружном кольце с углом контакта α=36º

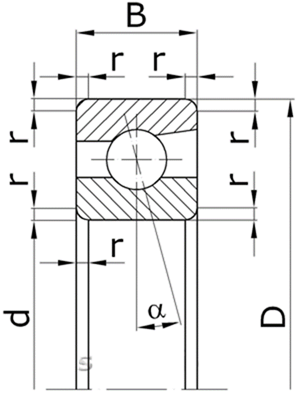

Схема
Обозначение Размеры Масса (кг)
По ГОСТу Международное d D B r
66200 - 10 30 9 1 0.03
66201 - 12 32 10 1 0.04
66202 - 15 35 11 1 0.05
66203 - 17 40 12 1 0.07
66204 - 20 47 14 1.5 0.11
66205 - 25 52 15 1.5 0.135
66206 - 30 62 16 1.5 0.2
66207 - 35 72 17 2 0.29
66208 - 40 80 18 2 0.37
66209 - 45 85 19 2 0.425
66210 - 50 90 20 2 0.48
66211 - 55 100 21 2.5 0.63
66212 - 60 110 22 2.5 0.8
66213 - 65 120 23 2.5 1
66214 - 70 125 24 2.5 1.1
66215 - 75 130 25 2.5 1.475
66216 - 80 140 26 3 1.84
66217 - 85 150 28 3 2.21
66218 - 90 160 30 3 2.26
66219 - 95 170 32 3.5 2.63
66220 - 100 180 34 3.5 3.32
66222 - 110 200 38 3.5 4.62
66224 - 120 215 40 3.5 5.48
66226 - 130 230 40 4 6.2
66228 - 140 250 42 4 7.75
66230 - 150 270 45 4 9.75
66232 - 160 290 48 4 15.4
66234 - 170 310 52 5 19.3
66236 - 180 320 52 5 20.4
66300 - 10 35 11 1 0.057
66301 - 12 37 12 1.5 0.067
66302 - 15 42 13 1.5 0.093
66303 - 17 47 14 1.5 0.122
66304 - 20 52 15 2 0.159
66305 - 25 62 17 2 0.254
66306 - 30 72 19 2 0.383
66307 - 35 80 21 2.5 0.507
66308 - 40 90 23 2.5 0.695
66309 - 45 100 25 2.5 0.927
66310 - 50 110 27 3 1.2
66311 - 55 120 29 3 1.55
66312 - 60 130 31 3.5 1.94
66313 - 65 140 33 3.5 2.38
66314 - 70 150 35 3.5 2.89
66315 - 75 160 37 3.5 3.47
66316 - 80 170 39 3.5 4.12
66317 - 85 180 41 4 4.84
66318 - 90 190 43 4 5.65
66319 - 95 200 45 4 6.25
66320 - 100 215 47 4 8.04
66322 - 110 240 50 4 10.8
66324 - 120 260 55 4 13.7
66326 - 130 280 58 5 16.8
66328 - 140 300 62 5 20.4
66330 - 150 320 65 5 24.4
66405 - 25 80 21 2.5 0.5
66406 - 30 90 23 2.5 0.77
66407 - 35 100 25 2.5 1.05
66408 - 40 110 27 3 1.37
66409 - 45 120 29 3 1.75
66410 - 50 130 31 3.5 2.17
66411 - 55 140 33 3.5 2.3
66412 - 60 150 35 3.5 3.37
66413 - 65 160 37 3.5 3.4
66414 - 70 180 42 4 5.74
66415 - 75 190 45 4 5.9
66416 - 80 200 48 4 7.25
66417 - 85 210 52 5 8
66418 - 90 225 54 5 12
